- 認定番号
- PS060WL-0574
- 特 長
-

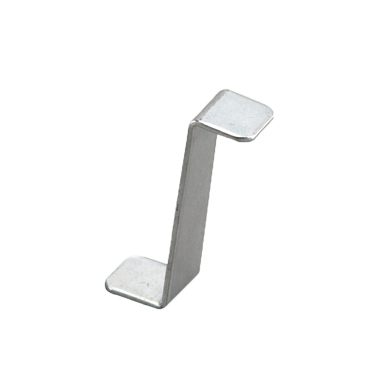

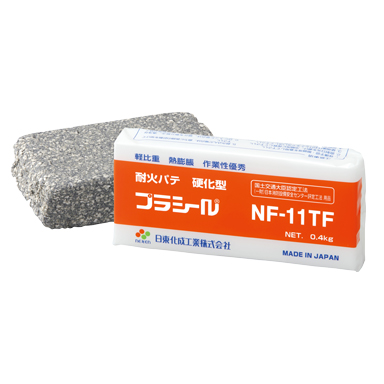

・充填補助金具FA-5Hを設置し、プラシールNF-11TFを詰めるだけの簡単施工。
・鋼製電線管の全長は最短200㎜あれば良いため、配管コストの削減に貢献。
・ケーブル直配線、樹脂管配線(PF管・CD管)のどちらでも対応可能。
-
標準図
-
分 類 国土交通大臣認定工法 認定番号 PS060WL-0574 貫通部材 ケーブル、樹脂管(PF管・CD管) 構造体 種類：ALC壁・コンクリート壁
厚さ：80㎜以上
開口サイズ φ123.4㎜以下・鋼製電線管サイズ 113.4㎜以下 占積率 33.4%以下 充填厚 50㎜以上＋50㎜以上 ケーブル 導体断面積 200㎟以下 電線管 PF-28、CD-36以下 1本以下
