- 認定番号
- PS045WL-0880
- 特 長
-

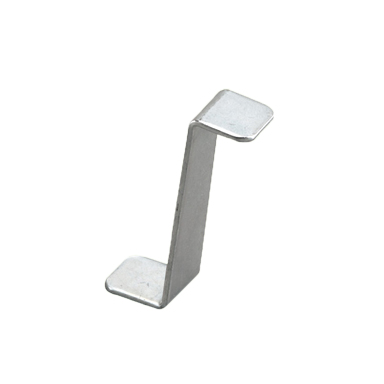

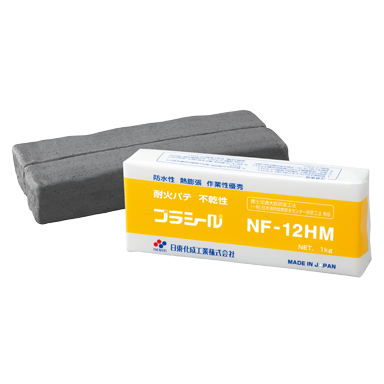

・充填補助金具FA-5Hを設置し、プラシールNF-12HMを詰めるだけの簡単施工。
・鋼製電線管の全長は最短200㎜あれば良いため、配管コストの削減に貢献。
・ケーブル直配線、樹脂管配線(PF管・CD管)のどちらでも対応可能。
・せっこうボード下地は木製、軽量鉄骨(LGS)のどちらでも対応可能。
・「強化せっこうボード(GB-F)」以外に「せっこうボード(GB-R)」で構成された壁にも対応。
-
標準図
-
分 類 国土交通大臣認定工法 認定番号 PS045WL-0880 貫通部材 ケーブル、樹脂管(PF管) 構造体 種類：中空壁（45分準耐火構造）
厚さ：74㎜以上
開口サイズ φ123.4㎜以下・鋼製電線管サイズ 113.4㎜以下 占積率 35.8%以下 充填厚 50㎜以上＋50㎜以上 ケーブル 導体断面積 200㎟以下 電線管 PF-36以下 1本以下
