- 認定番号
- PS060WL-1161(角穴)
- 特 長
-

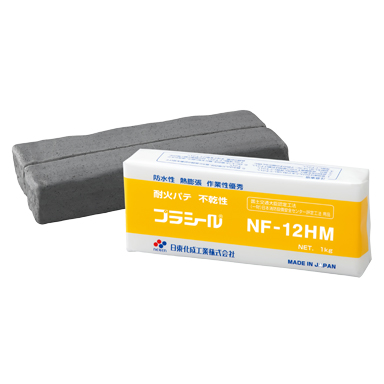

・使用材料はプラシールNF-12HMのみ。
・開口部の形状が角穴(矩形)に対応。
・鋼製電線管不要。
・ケーブル直配線、樹脂管配線(PF管・CD管)のどちらでも対応可能。
・押出成形セメント板(60㎜)に使用可能。
-
標準図
-
分 類 国土交通大臣認定工法 認定番号 PS060WL-1161(角穴) 貫通部材 ケーブル、樹脂管(PF管・CD管) 構造体 種類：中空壁（60分準耐火・60分耐火構造）
厚さ：60㎜以上
開口サイズ 160×160㎜以下 占積率 62.2%以下 充填厚 50㎜以上＋50㎜以上(かぶせ10㎜以上) ケーブル 6600V 導体断面積 325㎟以下 電線管 PF-54、CD-54以下 本数制限なし
